磁力泵主要结构图及工作原理

更新时间：2025-08-11 10:27:52
    磁力泵是一种利用磁力耦合实现无泄漏输送的特殊泵类，其核心结构和工作原理如下：
    一、基础结构组成‌
    磁力泵主要由三大部件构成：
    泵体‌：包括叶轮、蜗壳、吸液室等水力部件，负责介质输送。
    磁力传动器‌：核心组件，含外磁转子、内磁转子及隔离套。
    电动机‌：提供动力，驱动外磁转子旋转。

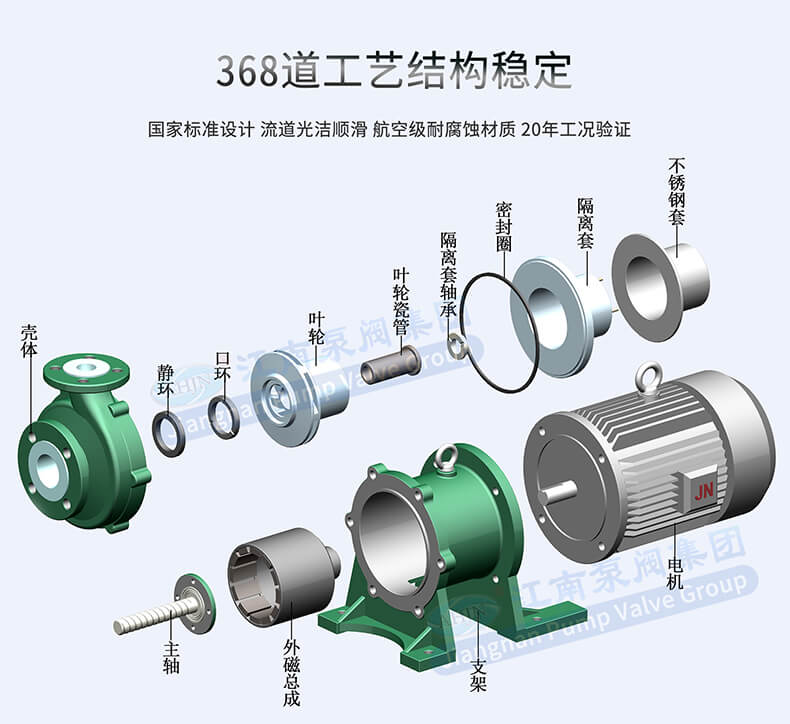

    上图为CQB型氟塑料磁力泵的三维结构图
    二、核心部件详解‌
    1. 磁力传动器‌
    外磁转子‌：连接电机，镶嵌永磁体（如稀土材料），产生旋转磁场。
    内磁转子‌：与叶轮固连，受磁场驱动同步转动。
    隔离套‌：非导磁材料（如不锈钢、陶瓷）制成的密封罩，隔绝介质与外部环境。
    2. 密封结构‌
    采用‌静密封设计‌（隔离套密封），有效取代机械动密封，实现零泄漏。
    三、工作原理‌
    磁力耦合传动‌
    电机带动外磁转子旋转 → 磁场穿透隔离套 → 驱动内磁转子同步转动。
    内磁转子带动叶轮旋转，输送介质。
    自吸功能（部分型号）‌
    自吸式磁力泵通过‌气液分离室‌和‌回流孔‌设计：
    叶轮将气液混合物甩向蜗壳 → 流速降低后气液分离 → 气体排出，液体回流至泵腔循环，形成真空自吸。
    四、特殊类型结构特点‌
    类型‌ ‌结构差异‌ ‌应用场景‌
    磁力齿轮泵‌：内齿转子啮合输送介质，主要用于高粘度液体（如石油、涂料）
    磁力离心泵‌：叶轮离心力输送，主要用于腐蚀性、易燃介质（化工、制药）
    五、技术优势与局限‌
    优势‌：
    零泄漏：静密封结构适用于有毒/易燃介质；
    免维护：无机械密封，减少磨损。
    局限‌：
    需介质润滑轴承，禁止空转；
    输送含颗粒介质需加装过滤器。
    以上结构及原理说明综合了磁力泵的基础设计及变体类型，关键创新在于通过磁力耦合取代机械轴封，实现本质安全输送。
