磁力泵(磁力驱动泵)详解

更新时间:2025-06-24 14:43:45
  • 磁力泵(磁力驱动泵)详解
    磁力泵(Magnetic Drive Pump)是一种无机械密封、零泄漏的离心泵,通过磁力耦合传递动力,广泛应用于化工、制药、电镀等对泄漏敏感的行业。
    一、磁力泵的核心特点
    无泄漏设计:
    采用静密封(隔离套)代替传统机械密封,有效杜绝介质泄漏。
    适用于有毒、易燃易爆、强腐蚀性介质(如硫酸、液氯、苯类)。
    磁力耦合传动:
    通过内外磁转子的磁场相互作用传递扭矩,无需轴封。
    隔离套(一般为金属或陶瓷)将介质与电机有效隔离。
    耐腐蚀性强:过流部件材质可选。
    氟塑料(PTFE/FEP):耐强酸(如氢氟酸)。
    不锈钢(316L):耐弱腐蚀介质(如盐水)。
    哈氏合金:耐高温腐蚀(如浓硫酸)。
    低维护需求:无机械密封磨损件,维护成本降低50%以上。
    二、磁力泵的工作原理
    动力传递:电机驱动外磁转子旋转,通过磁场带动内磁转子同步转动,内外磁转子之间由隔离套有效隔离,介质无法泄漏。
    介质输送:内磁转子带动叶轮旋转,产生离心力,推动介质从进口流向出口。
    热管理:高温介质需配置冷却系统(如外循环冷却液),防止磁体退磁。
    动态流程:电机 → 外磁转子 → 磁场耦合 → 内磁转子 → 叶轮 → 介质输送

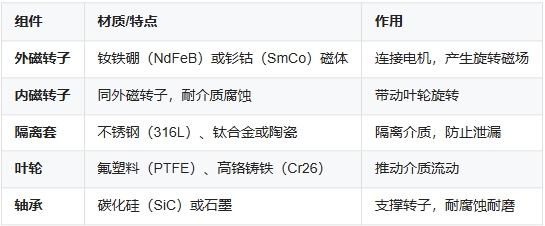

    三、磁力泵的典型结构
  • 四、磁力泵的选型关键参数
    流量与扬程
    流量范围:0.5~500m³/h(如CQB-50型流量25m³/h,扬程32m)。
    扬程范围:5~150m(多级磁力泵可达更高扬程)。
    介质适应性
    温度:-20℃~350℃(钐钴磁体耐高温,钕铁硼≤120℃)。
    含固量:≤5%(颗粒粒径≤0.5mm),高含固需选耐磨叶轮。
    防爆等级
    化工场景需选Ex dⅡC T4(如易燃易爆介质)。

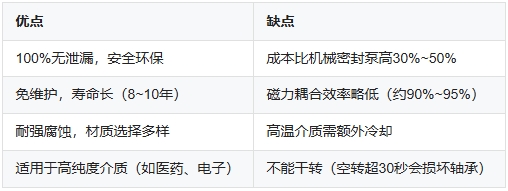

    五、磁力泵的优缺点
  • 六、应用场景
    化工行业:输送硫酸、盐酸、氢氟酸等强腐蚀介质。
    制药行业:无菌输送药液、溶剂(如乙醇、丙酮)。
    电镀行业:循环电镀液(含铬酸、氰化物)。
    环保行业:废水处理(含重金属、有机溶剂)。
    七、维护与故障处理
    日常检查:
    监测轴承温度(≤65℃)、振动(≤4.5mm/s)。
    确保冷却系统畅通(如外冲洗水流量≥5L/min)。
    常见故障:
    退磁:高温或过载导致,需更换磁体(钐钴磁体更耐高温)。
    轴承磨损:介质含颗粒时,优先选碳化硅轴承。
    流量下降:检查叶轮磨损或进口堵塞。
    严禁操作!!!
    禁止空转!启动前需要灌满介质。
    禁止输送含铁磁性颗粒的介质(会吸附在磁体上)。

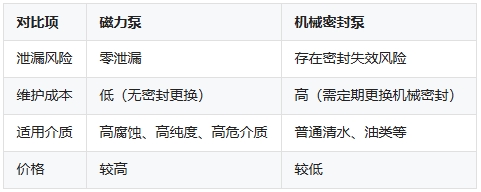

    八、磁力泵 vs. 机械密封泵
  • 总结
    磁力泵通过磁力耦合技术实现了革命性的无泄漏输送,是化工、制药等高要求行业的理想选择。选型时需重点关注介质腐蚀性、温度及含固量,并严格避免干转和超温运行。正确使用下,其寿命可达普通泵的2倍以上!
